UH 209轴承 -中达（河北）轴承制造有限公司

/

产品中心

/

外球面轴承

/

UH系列

/

UH 209/40 2S.H.T

UH 209/40 2S.H.T

农机轴承

联系我们

型号兑换

OEM型号

产品信息

技术信息

CAD

下载

点击缩小

点击放大

单位显示

公制

英制

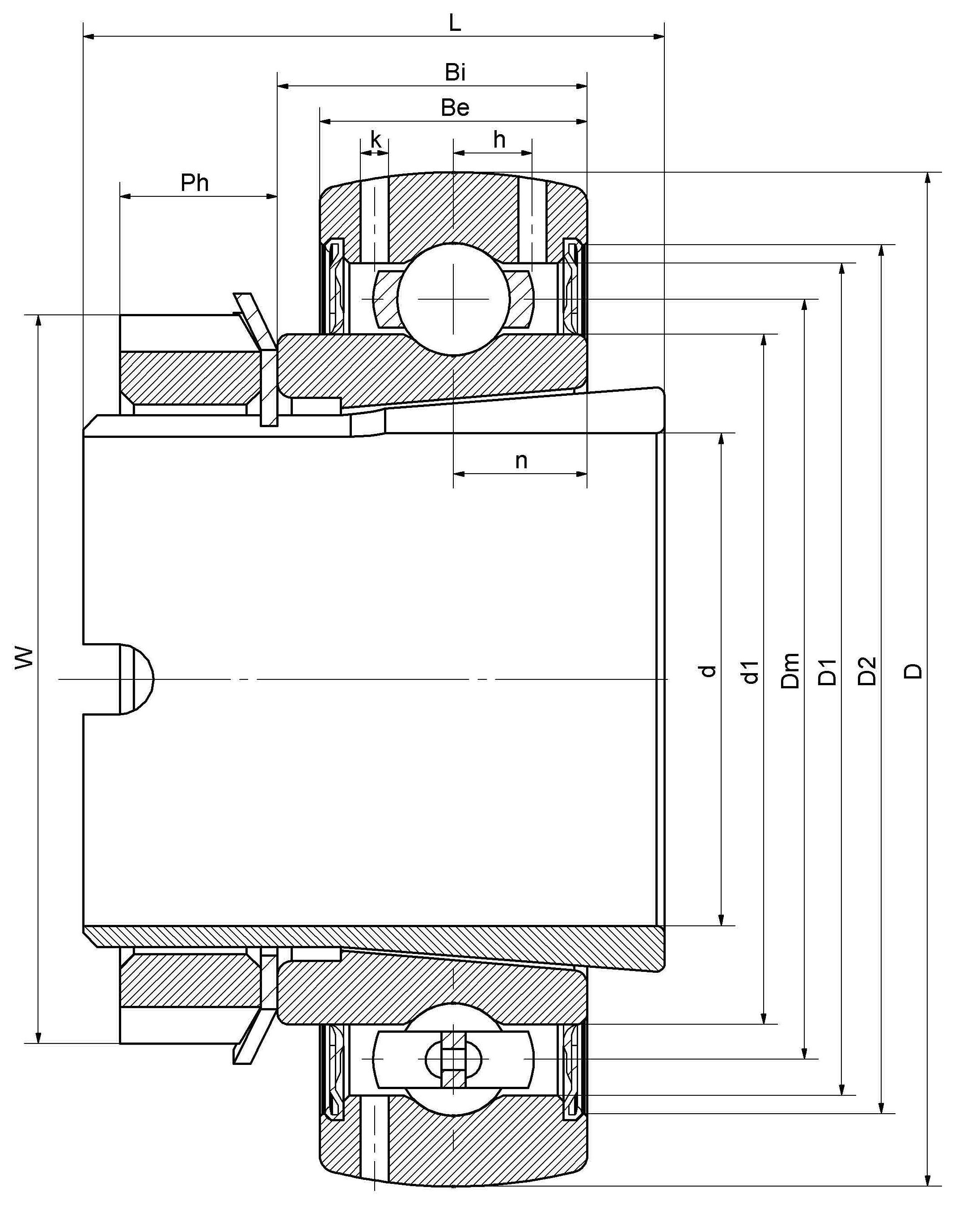

主要尺寸和性能参数

d1

40mm

孔径

D

85mm

外径

W

65mm

KM螺母外径

D2

69mm

MB 垫圈外径

B

23mm

内圈宽度

B1

39mm

紧定套宽度

C

21mm

外圈宽度

L

10mm

KM 螺母宽度

E1

6.5mm

滚道中心至止动销距离

M

40x1.5

螺纹紧定套

P

3mm

止动销直径

P1

2mm

止动销高度

≈m

0.64Kg

重量

Cor

33.2Kn

径向动态额定载荷

Cr

21.6Kn

径向静态额定载荷

Pu

0.915Kn

疲劳载荷极限

d1

1.575in

孔径

D

3.346in

外径

W

2.559in

KM螺母外径

D2

2.717in

MB 垫圈外径

B

0.906in

内圈宽度

B1

1.535in

紧定套宽度

C

0.827in

外圈宽度

L

0.394in

KM 螺母宽度

E1

0.256in

滚道中心至止动销距离

M

40x1.5

螺纹紧定套

P

0.118in

止动销直径

P1

0.079in

止动销高度

≈m

0.64Kg

重量

Cor

33.2Kn

径向动态额定载荷

Cr

21.6Kn

径向静态额定载荷

Pu

0.915Kn

疲劳载荷极限

下载本产品

下载产品特性释义

您现在的产品特性

密封方式

SAF

外圈润滑方式

V3

锁紧方式

0

紧定螺钉样式

0

装配方式

A

润滑脂

常规

外圈样式

球面

图层

0
