DY50-105/4H-M24x1.5-RH -中达（河北）轴承制造有限公司

/

产品中心

/

农业机械轴承

/

DY 50

/

DY50-105/4H-M24x1.5-RH

DY50-105/4H-M24x1.5-RH

农机轴承

联系我们

型号兑换

OEM型号

IL50-105/4H-M24x1.5-RH

产品信息

技术信息

CAD

下载

点击缩小

点击放大

单位显示

公制

英制

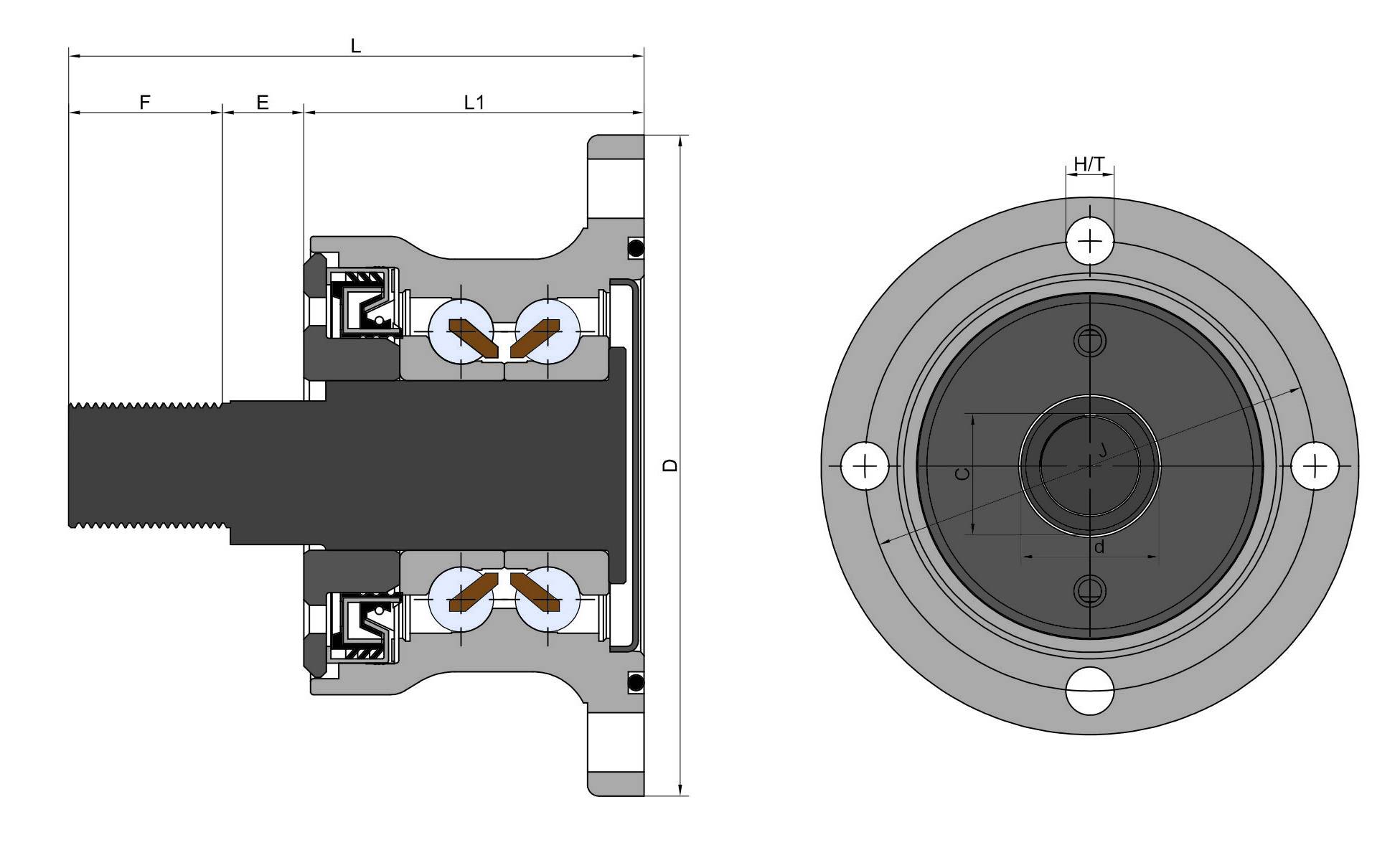

主要尺寸和性能参数

J

节圆直径

登录可见尺寸，去登录

D

145mm

外径

H/T

4x12.3

孔/螺纹

d1

30mm

孔径

C

27mm

D型孔开孔尺寸

M

M24x1.5-RH

外螺纹

L

97.5mm

总长度

L1

60mm

法兰总长度

E

15.5mm

D形长度

F

22mm

螺纹部分长度

≈m

3.1kg

重量

Cor

60kn

径向动态额定载荷

Cr

45.8kn

径向静态额定载荷

Pu

1.92kn

疲劳载荷极限

J

节圆直径

登录可见尺寸，去登录

D

5.709in

外径

H/T

4x12.3

孔/螺纹

d1

1.181in

孔径

C

1.063in

D型孔开孔尺寸

M

M24x1.5-RH

外螺纹

L

3.839in

总长度

L1

2.362in

法兰总长度

E

0.610in

D形长度

F

0.866in

螺纹部分长度

≈m

3.1kg

重量

Cor

60kn

径向动态额定载荷

Cr

45.8kn

径向静态额定载荷

Pu

1.92kn

疲劳载荷极限

下载本产品

下载产品特性释义

您现在的产品特性

密封方式

0

外圈润滑方式

0

锁紧方式

0

紧定螺钉样式

0

装配方式

0

润滑脂

0

外圈样式

0

图层

0

配套部件（相关产品）
