UCP 309-28 F

UCP 309-28 F

立式轴承座单元P型，铸铁轴承座，紧定螺钉锁紧外球面球轴承，F型密封

联系我们

型号兑换

OEM型号

产品信息

技术信息

CAD

下载

点击缩小

点击放大

点击缩小

点击放大

单位显示

公制

英制

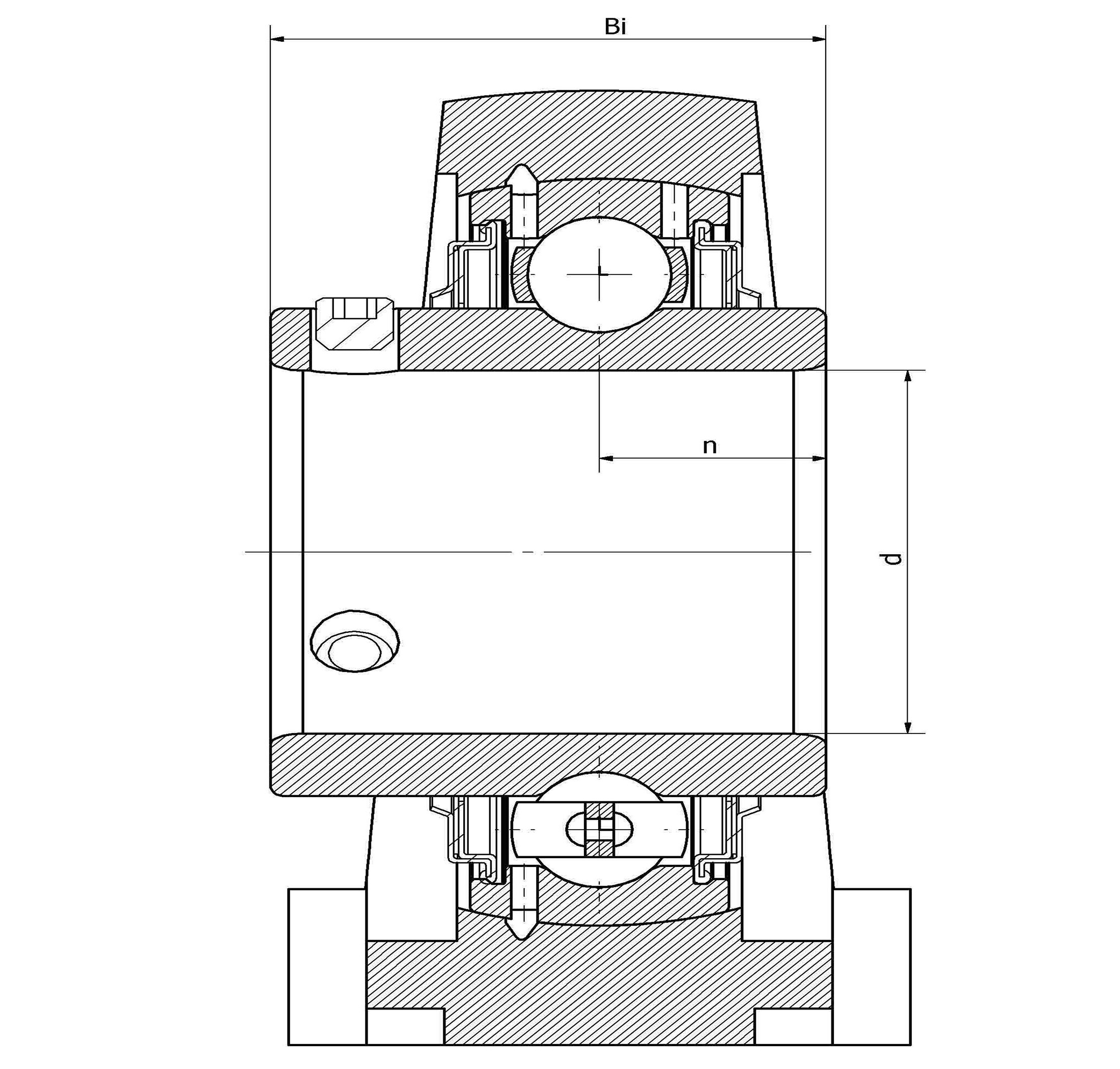

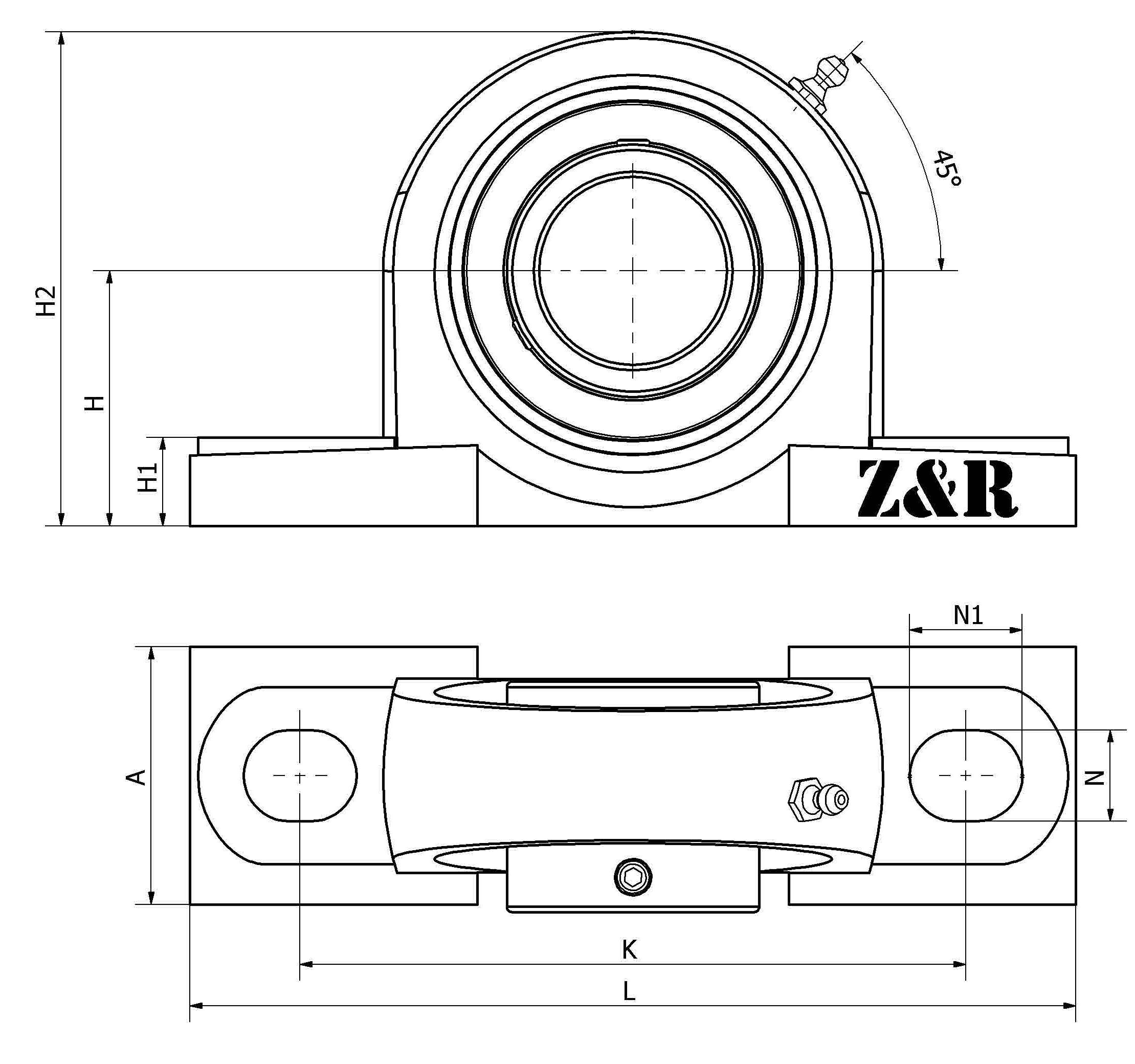

主要尺寸和性能参数

d

44.45mm

内径

H

67mm

中心高

H1

24mm

底座高度

A

67mm

底座宽度

N

20mm

安装孔长度

N1

30mm

安装孔宽度

L

245mm

总长度

K

190mm

固定孔距

Bi

57mm

总宽度

n

22mm

沟道距离

M16

螺栓尺寸

≈m

4.18Kg

重量

UC 309-28

轴承型号

P 309-28

轴承座型号

M6*1

油嘴

J6

装配扭矩

HT200

轴承座材质

H2

129mm

总高度

d

1.750in

内径

H

2.638in

中心高

H1

0.945in

底座高度

A

2.638in

底座宽度

N

0.787in

安装孔长度

N1

1.181in

安装孔宽度

L

9.646in

总长度

K

7.480in

固定孔距

Bi

2.244in

总宽度

n

0.866in

沟道距离

M16

螺栓尺寸

≈m

4.18Kg

重量

UC 309-28

轴承型号

P 309-28

轴承座型号

M6*1

油嘴

J6

装配扭矩

HT200

轴承座材质

H2

5.079in

总高度

下载本产品

下载产品特性释义

您现在的产品特性

密封方式

F型

外圈润滑方式

GV3

锁紧方式

紧定螺钉锁紧

紧定螺钉样式

G2

装配方式

A

润滑脂

Shell Gadus S2 V100 2

外圈样式

球面

图层

无处理
