UCP 316-49 F轴承座 -中达（河北）轴承制造有限公司

/

产品中心

/

连座外球面轴承

/

P型连座轴承

/

UCP 系列

/

UCP 316-49 F

UCP 316-49 F

立式轴承座单元P型，铸铁轴承座，紧定螺钉锁紧外球面球轴承，F型密封

联系我们

型号兑换

OEM型号

产品信息

技术信息

CAD

下载

点击缩小

点击放大

点击缩小

点击放大

单位显示

公制

英制

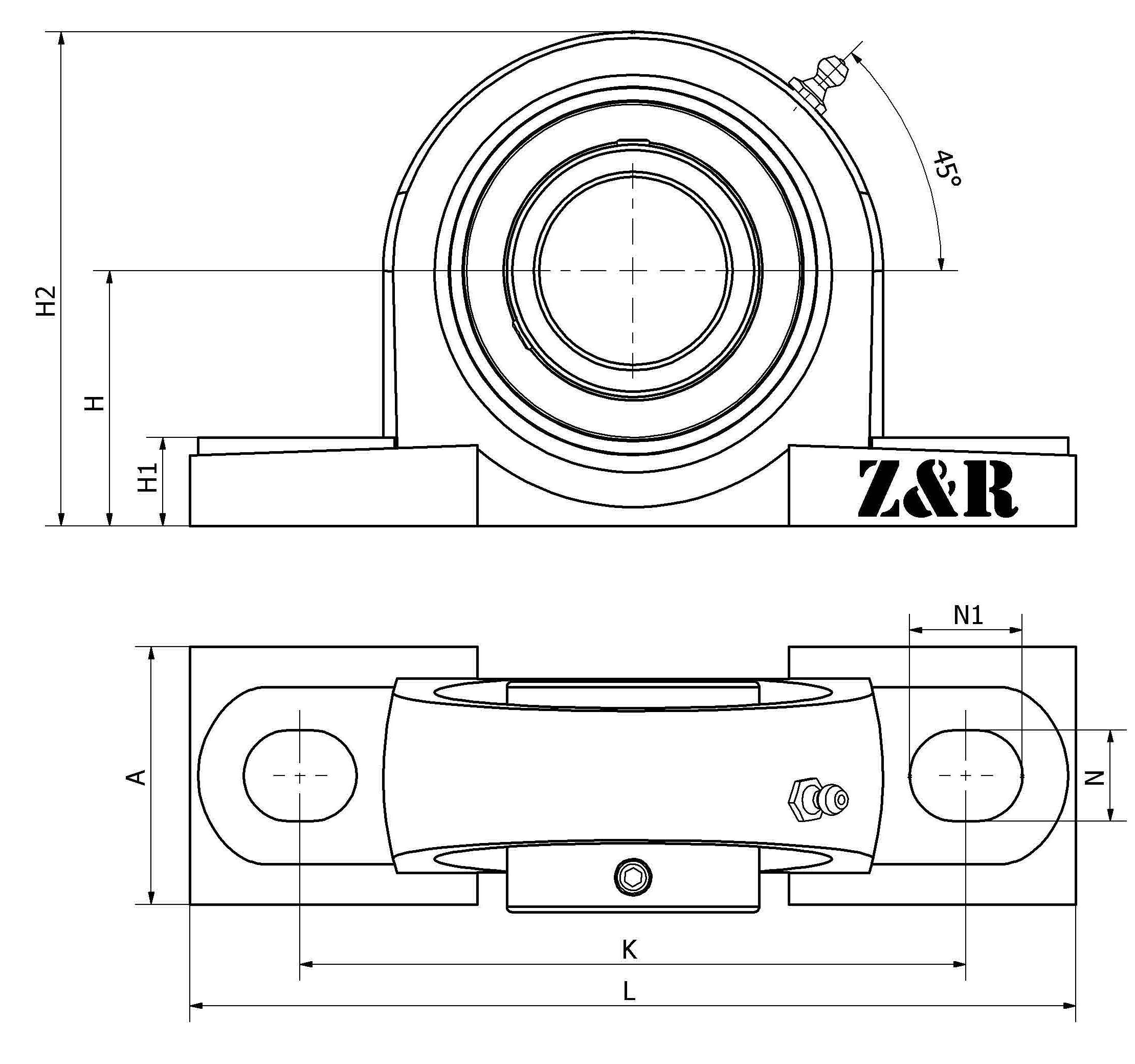

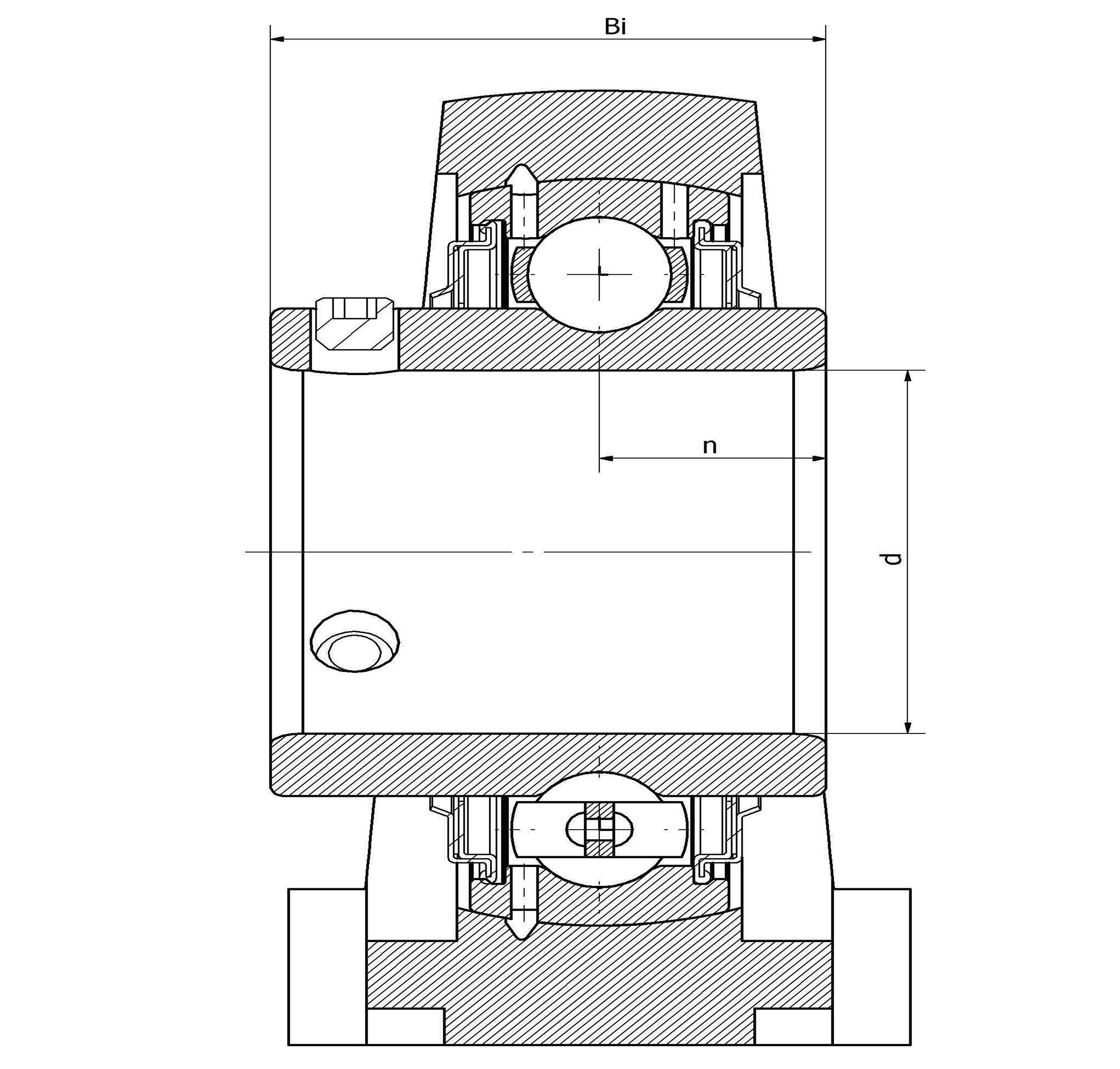

主要尺寸和性能参数

d

77.7875mm

内径

H

106mm

中心高

H1

40mm

底座高度

A

110mm

底座宽度

N

27mm

安装孔长度

N1

40mm

安装孔宽度

L

400mm

总长度

K

300mm

固定孔距

Bi

86mm

总宽度

n

34mm

沟道距离

M22

螺栓尺寸

≈m

17.76Kg

重量

UC 316-49

轴承型号

P 316-49

轴承座型号

M6*1

油嘴

J6

装配扭矩

HT200

轴承座材质

H2

210mm

总高度

d

3.063in

内径

H

4.173in

中心高

H1

1.575in

底座高度

A

4.331in

底座宽度

N

1.063in

安装孔长度

N1

1.575in

安装孔宽度

L

15.748in

总长度

K

11.811in

固定孔距

Bi

3.386in

总宽度

n

1.339in

沟道距离

M22

螺栓尺寸

≈m

17.76Kg

重量

UC 316-49

轴承型号

P 316-49

轴承座型号

M6*1

油嘴

J6

装配扭矩

HT200

轴承座材质

H2

8.268in

总高度

下载本产品

下载产品特性释义

您现在的产品特性

密封方式

F型

外圈润滑方式

GV3

锁紧方式

紧定螺钉锁紧

紧定螺钉样式

G2

装配方式

A

润滑脂

Shell Gadus S2 V100 2

外圈样式

球面

图层

无处理
